商業化的納米電子制造業在很大程度上仍然是以硅為基礎的，并且十分昂貴，由于依賴噴墨技術，它的生產速度相對緩慢。一個制造設施的成本數十億美金，并且制造過程中需要消耗大量的水和電力。此外，幾乎沒有納米器件制造設備能夠利用到納米材料的獨特屬性，如納米管，量子點，以及納米微粒。3D納米級打印技術提供了一個獨特的方法和設備。

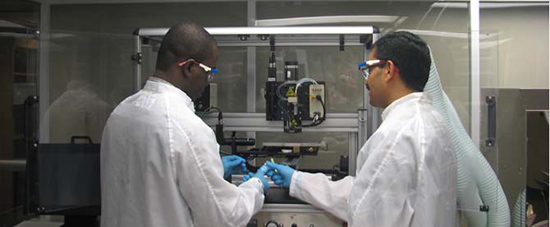

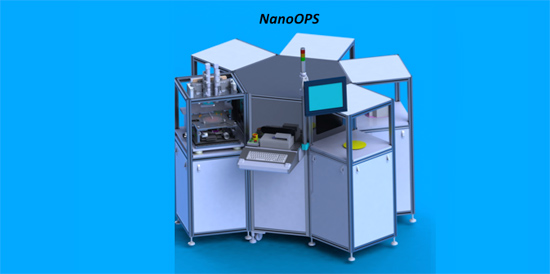

高速率的納米NSF中心開發了一個完全自動化的原型系統，利用該中心的新型納米打印技術稱為納米膠印系統(NanoOPS)。該系統可以利用納米材料的優異性能。幾分鐘后，該系統就能在柔性或硬質基板上使用導電、半導電或絕緣性的納米材料(有機或無機)3D打印出納米結構和電路(最低可達25納米)上的柔性或硬質基板，這些基板尺寸最大可達8英寸寬。

這個新的系統，使得納米和納米技術將徹底克服成本高昂的進入壁壘來制造納米器件，并且不危及工人或危害環境。NanoOPS可以用來制造新的和更便宜的電子產品和藥物；適合更強的，更輕，智能復合材料；并且更快，更便宜，更節能。
